Pogopin弹簧针是什么？类型、工作原理、选型与工厂优势全解析

一根小小的弹簧针，连接的是充电、信号与整机可靠性。深圳永探电子从精密触点出发，将研发设计、零件制造、连接器组装与品质检测贯通，为智能穿戴、消费电子、工业设备等应用提供更紧凑、更灵活的连接方案。

在智能手表的充电底座、可拆卸智能家居面板、手持终端和模块化设备中，经常能看到一组小巧的金属触点：设备放上去，触点受到压缩，电源或信号便接通；设备取下来，触点又恢复原位。这类连接背后的关键零件，就是Pogo Pin弹簧针。

不少人在选购时会问：Pogopin究竟是什么？SMT和DIP有什么区别？针越粗是不是电流就越大？镀金是不是一定更耐用？本文把这些问题放到实际结构、装配与检测过程中解释，帮助研发、采购和设备制造团队建立清晰的选型思路。

一、什么叫Pogopin弹簧针？

Pogo Pin，也常写作Pogopin、Pogo-pin，中文通常称为弹簧针、弹簧顶针或弹性接触针。它利用内部弹簧让可移动的针轴在一定范围内伸缩，通过针头与另一端的导电触点、焊盘或接触面压合，实现电气连接。

与需要插入插座的连接方式不同，常见Pogo Pin接口以“压接触点”的方式工作。这种结构可以为装配高度和配合公差提供弹性补偿，也便于将接口布置在设备外表面或可拆卸模块上。设备的定位、保持和密封，则由外壳、导向件、磁体、锁扣或其他配套结构共同完成。

典型结构：针轴、针管与弹簧

导电路径取决于内部设计。不能把所有弹簧针都理解为“电流只经过弹簧”：针轴与针管的接触结构，以及某些型号采用的附加导电结构，都可能参与电流传导。机械回弹与稳定导电是两个需要一起设计的目标。

它是怎样完成连接的？

1. 对位：导向结构把针头带到相应的配对触点位置。

2. 压缩：合拢设备或放入底座后，针轴进入设计工作行程。

3. 建立接触：弹簧提供接触力，配合针头和表面处理形成电气通路。

4. 回弹分离：设备移开后，针轴回到自由位置，等待下一次连接。

二、Pogopin弹簧针类型有哪些？

弹簧针并没有一种包办所有场景的分类方式。按尾部安装方式，可以分为SMT、DIP、焊杯等；按接触方向和活动结构，可以分为直立、直角、双头等；按设计目标，还会出现小型化、大电流或特殊行程等方案。这些分类可以叠加，例如一款产品既是SMT安装，也可以是低高度设计。

针头还可以采用圆头、平头或适配特定接触面的形状。对于普通设备接口，重点是与配对接触面形成稳定接触；对于测试探针，针头可能需要匹配测试点形状和表面状态。两者都有弹性接触结构，但用途、维护方式和验证条件不一定相同，不能仅凭外观就互相替代。

单颗弹簧针、弹簧针连接器、磁吸连接器有什么区别？

单颗Pogo Pin是一个弹性接触零件；Pogo Pin连接器将多个触点组合在绝缘载体中，形成规定针数、间距和排列的接口；磁吸连接器在接触组件之外，再加入磁体、配对外壳与定位设计。简单理解：弹簧针负责接触，连接器负责把触点组织起来，磁吸方案进一步改善配对和使用体验。

三、SMT弹簧针与DIP弹簧针怎么选？

SMT与DIP最大的区别，首先在于PCB端的安装与焊接方式，而不是哪一种天然更高级。SMT适合与表面贴装流程协同，能为紧凑布局提供选择；DIP通过通孔完成安装，可以在合适的设计中利用孔位辅助定位。具体承载能力还取决于焊盘、孔壁、焊接、PCB和外壳支撑。

优先考虑SMT的情况

当设备空间紧凑、PCB不便安排通孔，或产品希望与现有贴片流程整合时，可以优先评估SMT方案。工程上应检查底部焊接面的平整度、触点共面度、焊盘与锡膏设计，以及产品和包装是否适合所采用的贴装与回流工艺。

优先考虑DIP的情况

当PCB允许通孔安装，项目需要尾针定位或特定的板侧装配方式时，可以评估DIP方案。孔径和尾针尺寸要形成合理配合，还应检查背面空间、焊点状态、绝缘距离及返修可达性。通孔安装也不意味着可以忽略外壳固定和装配力。

比安装名称更重要的是受力路径

若用户反复按压设备，或接口需要承受拉扯、倾斜和跌落后的载荷，应优先让导向件、限位件和结构支撑承担机械负载。不要让细小的焊点长期承担本应由整机结构承受的力。选SMT还是DIP之前，先把“力从哪里来、经过哪里、最终由谁承受”画清楚。

四、选型时要看哪些关键参数？

1. 工作行程：既要压得住，也要留有余量

自由高度是触点没有受到外力时的高度；工作高度是正常配合后的高度；工作压缩量则是两者之间的差值。最大机械行程与推荐工作行程不是同一概念，接口不应依靠把弹簧针压到底来固定位置。

应把针长、PCB位置、外壳尺寸、配对触点高度及装配偏差放进同一条尺寸链，检查最小压缩时是否仍能接触，以及最大压缩时是否超出工作范围。合理的限位与公差设计，能够同时减少接触不足和过压风险。

2. 弹力：关注工作位置，而不只看一个数字

弹簧针的力会随着压缩位置变化。选型需要明确初始预压力，以及工作压缩量对应的接触力。力太小可能影响接触稳定性；力太大则会增加合拢阻力、配对表面压力和结构载荷。多针接口还要计算总回弹力，并与磁力、锁扣或设备自重形成合理配合。

3. 电流与接触电阻：放到完整回路中看

充电接口的温升不只由弹簧针决定。配对触点、PCB铜箔、线材、焊点和端接结构都属于回路的一部分。对同一段电阻而言，电压降可按V＝I×R理解，电阻损耗可按P＝I²×R理解：电流增大时，电阻造成的发热会更加突出。

因此，大电流选型不能只看针径，也不能简单把多颗针的额定值相加。并联触点可能因为路径电阻和接触状态不同而分流不均；连续工作、瞬间峰值、实际工作高度和环境温度，也需要分别考虑。工程样品应在真实回路和目标工况下观察电压降、温升与连接稳定性。

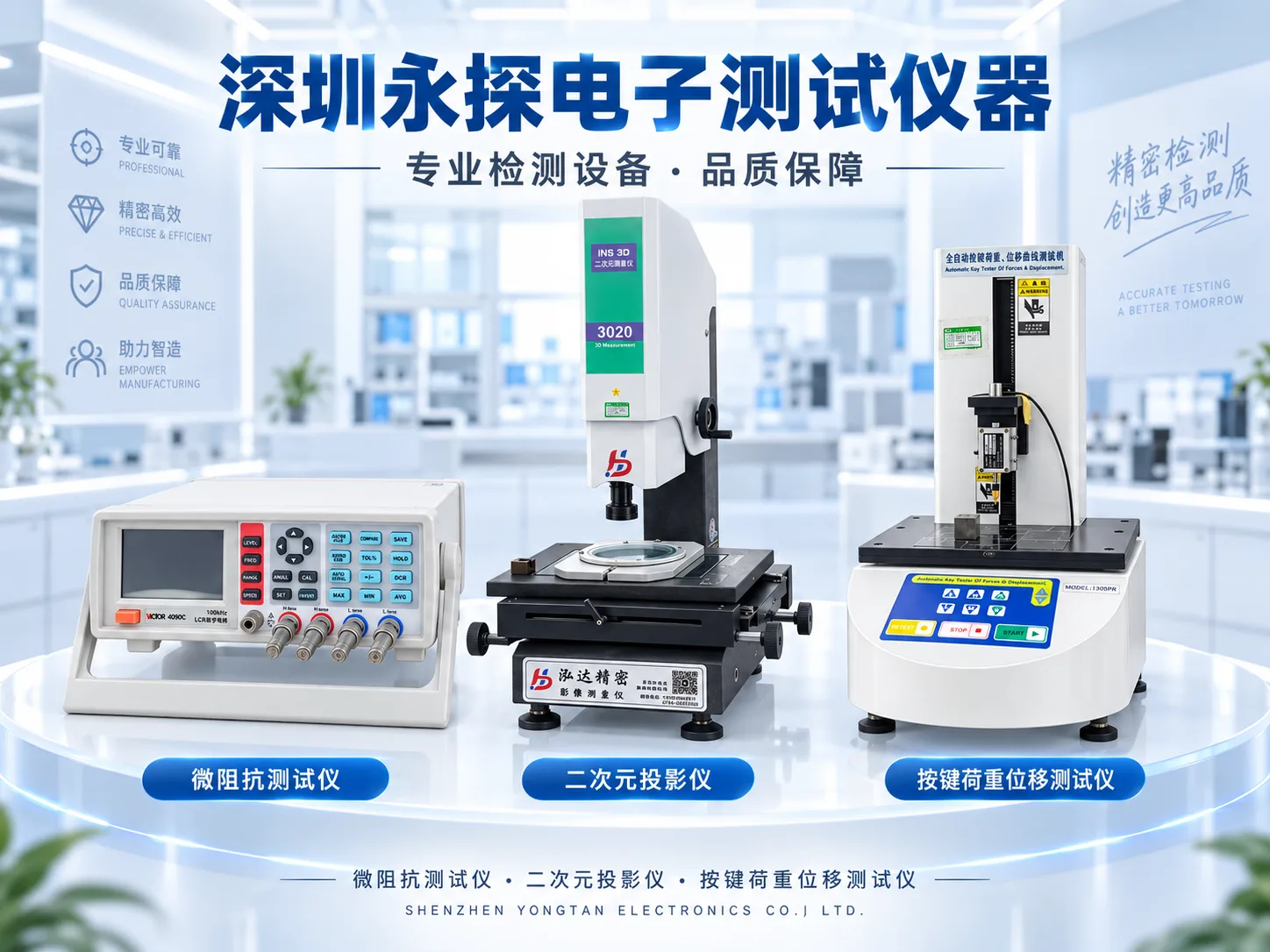

永探精密检测设备：微阻抗测试仪、二次元影像测量仪与荷重位移测试仪，用于电气参数、几何尺寸及力—位移特性评价。

4. 材料与镀层：导电、耐磨和防腐需要协同

针轴、针管和弹簧的材料，应兼顾导电性能、加工性、机械强度和疲劳表现。表面处理则关系到接触界面、焊接、腐蚀和外观。镀金是常见选择，但“看起来是金色”并不能说明镀层厚度、底层结构或耐磨性能。

对于反复连接或容易接触汗液、湿气的场景，需要把接触面材料、镀层体系、使用频率与环境测试结合起来；对于焊接尾部，还要单独关注可焊性及加工热影响。正确的表面处理，是针对应用选择工艺，而不是只追求颜色或厚度。

5. 对位、防呆与信号功能：接口是一个系统

针头应落在有效接触区域内，并在允许的偏移和倾角下保持适当压缩。针间距、配对焊盘尺寸、装配方向和PIN顺序都需要在图纸中明确。需要防反接时，应由外形、定位键、磁极安排及电路保护共同实现，而不是只增加磁铁。

如果接口还承载数据或控制信号，应确认接地参考、回流路径、串扰和线束安排；涉及高速信号时，还需要针对实际速率和协议评估信号完整性。普通电源触点可以通电，并不意味着它自然满足所有数据传输要求。

6. 使用环境：把真实使用方式写进设计输入

穿戴设备可能面对汗液与频繁充电，工业设备可能遇到振动与粉尘，美容和个人护理设备可能需要擦拭清洁。接口的密封能力来自触点、绝缘件、密封件与外壳的共同设计；防水等级应以相应装配状态的测试为依据。明确环境需求，能够让弹簧针、连接器和整机结构从一开始就朝同一目标开发。

五、Pogo Pin为什么适合紧凑、可拆卸的设备连接？

Pogo Pin的价值，不是把所有传统连接器替换掉，而是在适合的场景中，用小尺寸弹性触点实现更方便的配对、更灵活的模块布置和更容易维护的接口。深圳永探电子根据不同设备的安装空间、接触方式和电气需求，提供单颗触点、连接器组件以及磁吸线材的协同开发。

例如，智能手表底座更重视小巧与轻松放置；工业对接接口更重视导向和稳定受力；可拆卸面板则重视安装后的持续接触与维护效率。同样是弹簧针，在不同应用中应有不同的设计优先级。

六、弹簧针品质如何检验？看懂关键测试环节

优质弹簧针不仅要做到初次接通，还要在规定的装配、使用和寿命条件下保持稳定表现。深圳永探电子配置精密检测与可靠性测试设备，将外观、尺寸、机械特性和电气表现串联起来，让研发验证与生产控制使用一致的工程语言。

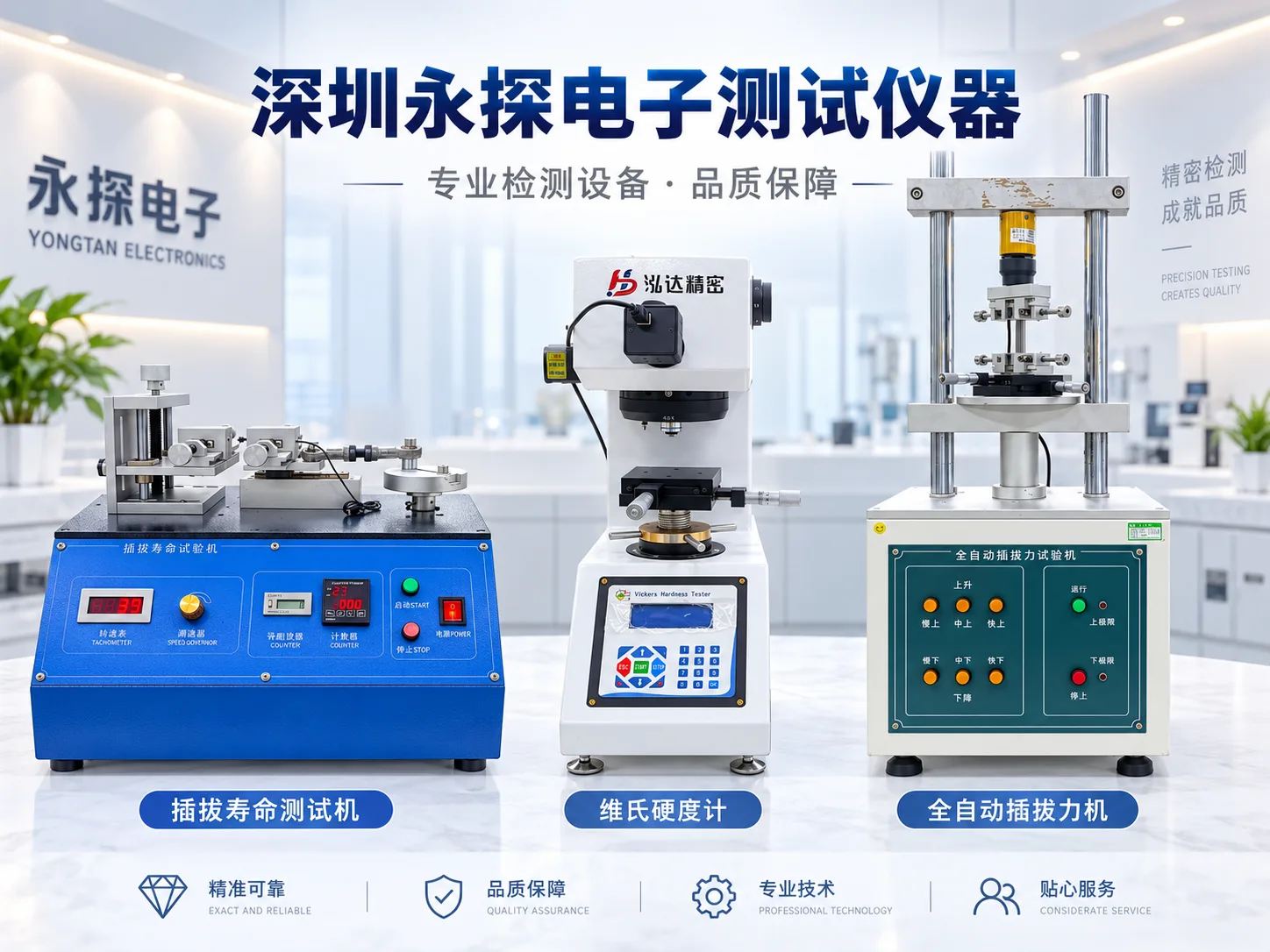

永探检测设备：插拔寿命测试机、维氏硬度计与全自动插拔力机，服务于机械性能与耐久性评价。

做低接触电阻测量时，需要关注测量方法、测试电流、触点压缩位置和夹具影响；采用合适的四线测量配置，有助于降低测试引线电阻对结果的影响。耐久测试也要把次数、工作行程和动作条件写清楚，并在循环前后比较接触电阻、弹力和外观，才能判断变化来自哪里。

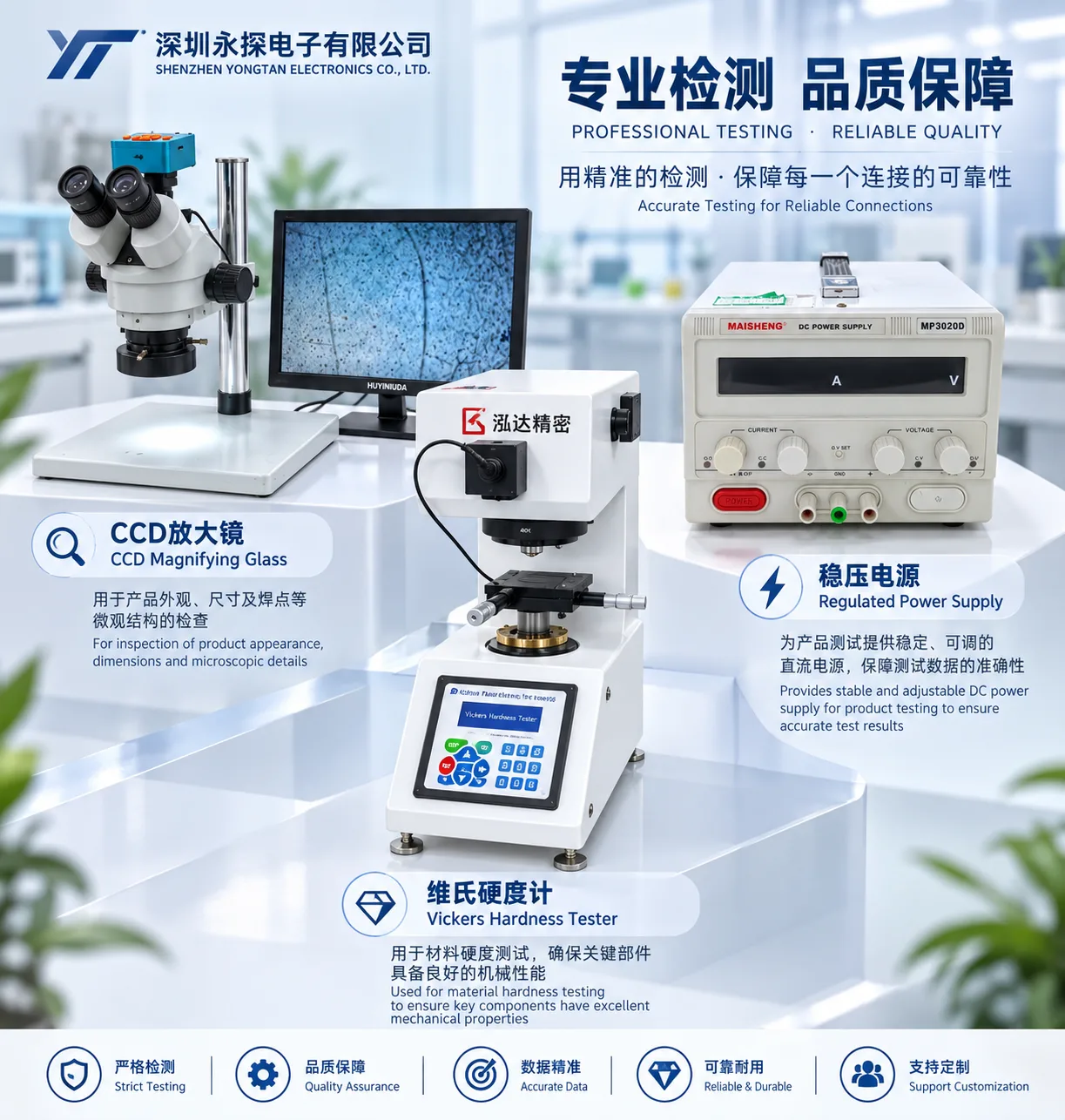

永探品质检测设备：CCD放大镜、稳压电源与维氏硬度计，覆盖微观外观检查、测试供电和材料硬度检测。

稳压电源用于为测试提供可调的稳定直流供电；CCD放大设备帮助检查微观外观和装配细节；硬度计、影像测量仪与荷重位移设备分别服务于材料、尺寸和机械特性评价。各类设备分工配合，才能形成从零件到连接组件的检测闭环。

七、深圳永探电子的核心优势：从精密弹簧针到完整连接方案

深圳永探电子有限公司专注Pogo Pin弹簧针、弹簧针连接器、磁吸连接器、磁吸充电线与磁吸数据线的研发、定制和制造。我们不止交付一颗触点，更把接触结构、安装方式、连接组件和制造工艺放在同一个项目中协同，为客户提供从需求沟通、工程开发到批量交付的一体化服务。

1. 集成研发设计，让连接方案从整机需求出发

永探研发团队围绕电气功能、安装空间和用户操作方式开展设计，将针轴、针管、弹簧、绝缘载体与配对结构一起考虑。从单颗弹簧针到多针连接器，再到磁吸接头和线材组件，我们帮助客户把接口想法转化为可打样、可验证、可生产的工程方案。

2. 非标定制能力，适配不同产品的空间与功能

对于标准结构难以满足的项目，永探支持围绕尺寸、针头形状、工作行程、弹力、针数、间距、排列和端接方式展开非标开发。定制不是简单改变长度或颜色，而是把设备公差、接触功能与量产工艺一起优化，使连接件真正融入客户的产品。

3. 垂直整合制造，贯通触点、注塑、线材与组装

永探具备精密车削、注塑成型、线材加工、焊线、充磁、组件组装及检测等协同制造能力，并对表面处理和相关工序实施配套管理。减少触点与组件开发之间的脱节，让结构调整、工艺优化和品质问题能够在完整制造链条中得到衔接。

4. 自动化与规模化生产，把样品表现转化为批次一致性

依托生产制造基地、精密加工设备与自动化检测能力，永探将成熟工艺、作业规范和过程检查应用到批量生产中。我们关注的不只是单件样品能否工作，还包括尺寸、回弹、装配及电气表现能否在批次中持续保持一致。

5. 完整的检测能力，用数据管理连接品质

从CCD外观检查、影像尺寸测量，到荷重位移、插拔力和循环耐久评价，再到适用的电气测试，永探建立机械与电气相结合的检测能力。研发验证、过程检验和成品检查相互配合，为项目选型、样品确认与持续量产提供质量支持。

6. 体系化品质管理，覆盖ISO与汽车行业质量要求

永探拥有高新技术企业资质，质量与环境管理体系覆盖ISO 9001:2015、ISO 14001:2015，并具备IATF 16949汽车质量管理体系认证。我们把研发、采购、生产、检验和交付中的关键要求转化为管理流程，为客户提供规范的制造与品质保障。

永探ISO 9001:2015质量管理体系与ISO 14001:2015环境管理体系认证。永探高新技术企业资质与IATF 16949汽车质量管理体系认证展示。

7. 项目协同与可追溯管理，让开发和交付更有条理

永探重视图纸版本、样品状态、工程变更和生产批次管理，在研发、工艺、品质与交付之间建立清晰的协同关系。客户调整结构或功能需求时，我们同步沟通受影响的尺寸、材料、工序与测试项目，避免样品、图纸和生产要求脱节。

8. 绿色制造与国内外客户服务，支持长期合作

永探将环境管理融入生产运营，重视材料选择、工艺管理和客户的环保要求；同时支持国内外客户的工程资料沟通、样品开发与订单交付服务。我们以专业制造能力和持续项目支持，帮助客户从产品开发阶段走向稳定供货。

八、从图纸到量产：Pogo Pin定制是怎样推进的？

1. 需求沟通：确认应用设备、接触对象、电流电压、安装空间、使用环境和预计数量。

2. 结构与参数设计：确定自由高度、工作高度、行程、弹力、端接方式、材料和表面处理要求。

3. 工艺与制造评审：把精密加工、零件配合、装配、焊接和测试要求整理为可执行的开发方案。

4. 工程样品制作：形成用于装机与功能评价的样品，核对尺寸、配对方式和关键参数。

5. 装机验证与优化：检查工作行程、电气连续性、温升、耐久及目标环境下的表现。

6. 试产与批量交付：完成图纸与检验要求确认，将成熟工艺落实到生产、包装和追溯管理。

如果项目还没有完整图纸，也可以先从安装空间、配对方式或现有样品开始沟通。永探工程团队帮助梳理缺少的设计输入，让研发、结构、电子和采购团队围绕同一套参数推进项目。

九、Pogopin弹簧针常见问题

结语：选对弹簧针，更要选对连接方案

Pogopin弹簧针是一种小巧但需要精密设计的连接零件。理解类型只是第一步，真正决定设备连接体验的，是工作行程、接触力、导电路径、材料表面、安装受力与完整测试的协同。

深圳永探电子以研发定制、垂直整合制造、精密检测和体系化品质管理为基础，把单颗弹簧针的精度与连接组件的整体可靠性结合起来。无论是紧凑型PCB接触、可拆卸模块，还是磁吸充电与线材配套项目，我们都从实际应用出发，为客户开发适合产品、便于制造、能够持续交付的连接方案。
