智能家居与小家电Pogo Pin连接方案

智能家居产品的连接需求不只是充电。可拆卸控制面板需要维护与升级，传感模块需要替换或校准，便携小家电需要在收纳时完成充电。Pogo Pin与磁吸接口可用于这些低压连接场景，让设备、电源底座和可更换模块之间形成清晰的电气与机械边界。

先区分固定连接与可拆卸连接

长期固定的模块，应重点考虑持续接触、材料状态和装配公差；经常取下的控制面板，需要关注对位和重复操作；便携设备的底座，还要检查放置方向与线材负载。并非所有智能家居模块都需要磁体，机械卡扣、导轨或固定座也可能是合适的保持方式。

Pogo Pin连接与磁吸连接如何配合？

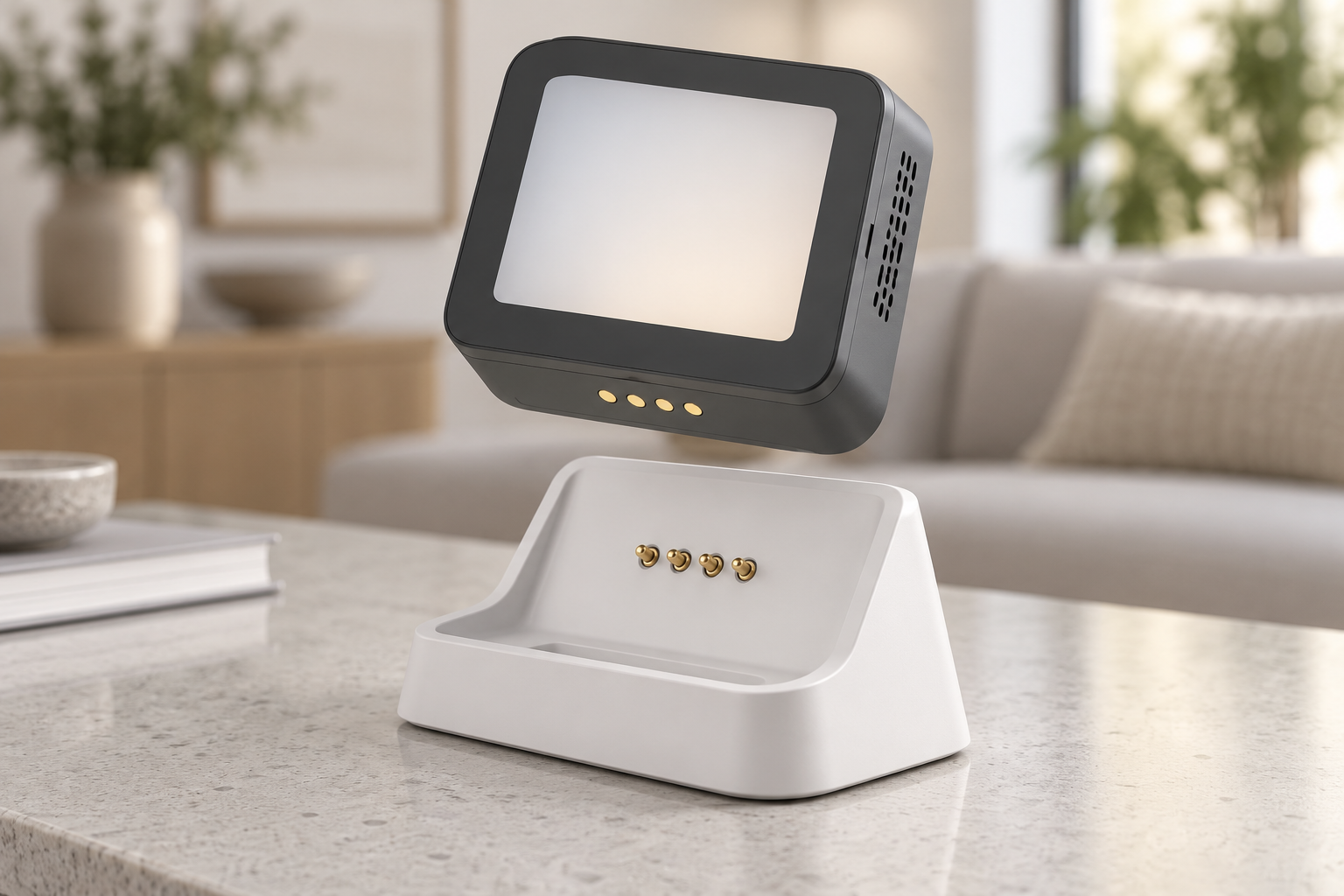

Pogo Pin通过弹性压缩与对面焊盘形成接触，磁体可以辅助可拆卸设备对位与保持。两者共同设计时，应让外壳定位结构承担侧向和重量载荷，触点负责电连接。对于固定模块，保持结构的稳定性通常比频繁插拔次数更重要；对于底座，则需同时考虑用户能否轻松取下。

按回路而不是外形选择结构

触点数量应来自实际回路。四个接点不等于自动具备USB或某种通讯协议；是否需要差分信号、独立回流、检测触点，应由电路和完整链路测试决定。

装配公差与长期接触如何处理？

壳体尺寸、PCB位置、触点高度和底座平面度都会影响压缩量。应根据统一装配基准计算最小和最大工作位置，避免有的触点已经到底、其他触点还没有可靠接触。限位面也要与拆装方向协调，减少接口擦碰和侧向受力。

家居模块可能长时间保持连接，因此验证不能只做几次装上取下。还应检查持续供电后的温升、长期保持后的接触状态，以及灰尘、厨房油污或潮湿环境带来的影响。磁体附近的金属异物和暴露接点也需要纳入结构与电路保护。

项目验证的四个重点

• 在实际外壳中验证各触点压缩量和位置，覆盖尺寸公差的边界情况。

• 按真实供电方式测试完整回路的压降、温升和设备运行状态。

• 检查模块反装、半接触、偏移与拆卸时的电源管理和信号表现。

• 结合使用场所评估污染、清洁和维护后的连接稳定性。

常见问题

智能家居模块都应该使用磁吸吗？

不是。磁吸适合需要便利拆装与辅助对位的场景，固定模块可以采用其他保持结构，具体要看载荷和维护要求。

可以直接用于家用交流电连接吗？

本方案面向低压设备接口。家用交流电需要独立的绝缘、防护和安全设计，不能套用低压磁吸接头方案。

能同时传电源和数据吗？

可以按需求评估，但需明确接口定义、回流路径和信号条件，并在整机中验证，不能仅凭Pin数承诺。

定义你的智能家居接口

请提供模块关系、供电与信号定义、装配图、持续连接时间及拆装频率。与永探一起筛选接点布局和保持结构，再通过装机样品确认适配性。
