消费电子与便携设备Pogo Pin连接方案

消费电子常见的三类接口需求

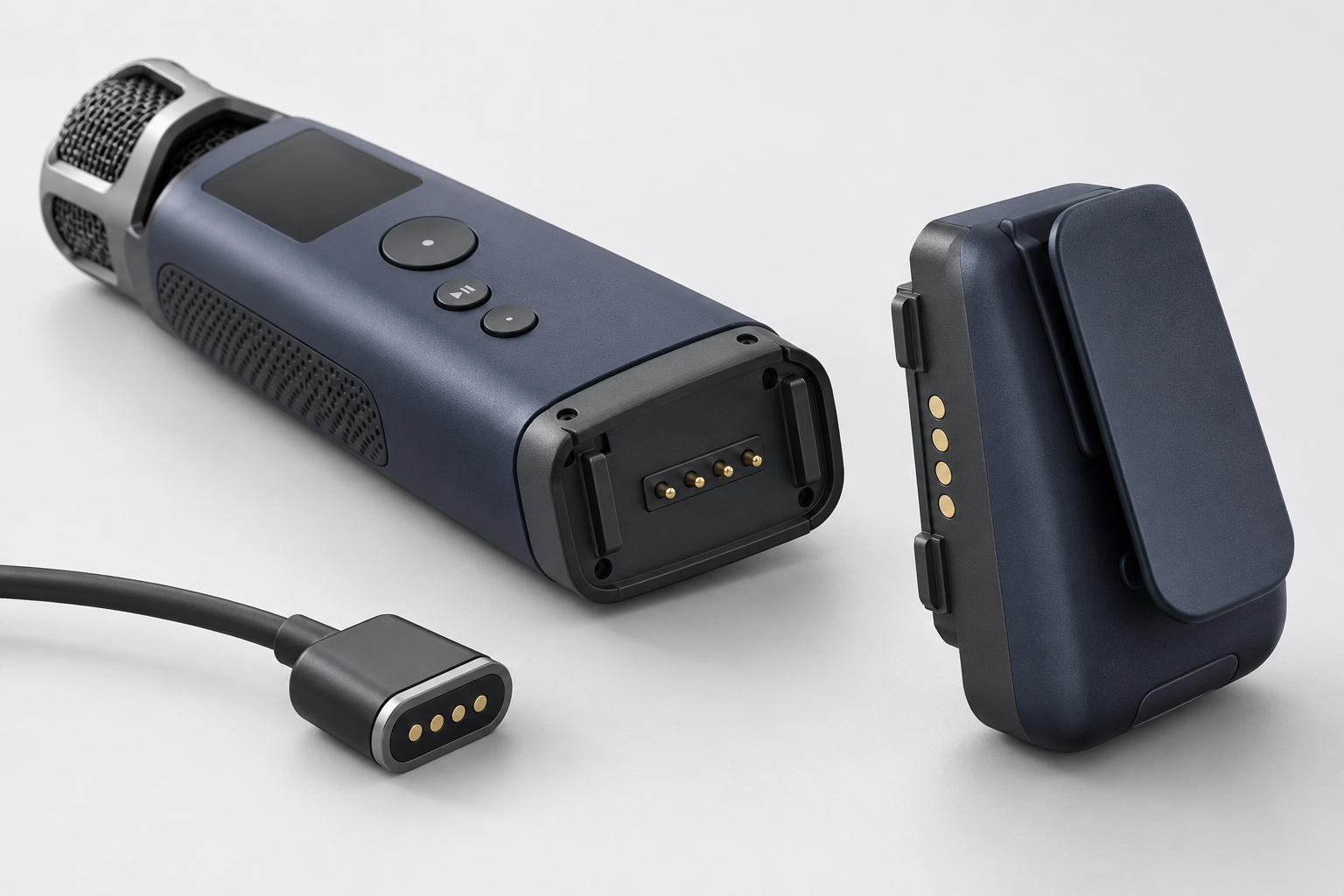

便携音频与手持终端可能需要独立充电底座；功能附件可能需要电源与控制信号；可拆卸模块则需要紧凑的接点布局和明确的机械保持。模块连接、整条充电线和设备内部接点是不同产品形态，选型时应先区分连接位置与装配方式。

紧凑不等于可以忽略公差

接口缩小后，外壳、PCB、触点和配对焊盘之间的尺寸关系更重要。弹簧针需要足够但不过量的工作压缩，焊盘需要覆盖允许的偏移范围，外壳还要避免用户操作时直接碰到或侧推针头。自由高度与最大行程不能代替实际装机高度。

导轨、卡扣、定位槽或底座承托负责机械约束。磁体可辅助对位与保持，但应与取下方向、线材拉力和触点总弹力一起评估。

按连接位置筛选产品方向

电源与数据不能只看针数

同为4 Pin的接口，可以有完全不同的功能分配。数据协议、信号速率、回流路径和保护电路应在设计阶段明确，不能根据接点外形就承诺USB、快充或其他标准功能。若涉及高速数据，应按完整链路评估信号质量，而不是只看通断。

可更换模块还需要明确连接与断开时的电气行为。带电插接、瞬态电流和检测功能由系统电路共同管理，普通接点不能自动保证电池模块安全热插拔。

携带、拉动与长期使用怎样验证？

• 装入真实外壳检查接点压缩、配对方向、附件保持和拆卸手感。

• 在真实电源与线材中测量完整回路压降、温升及设备工作表现。

• 测试重复拆装、轻微偏移、线材拉动及日常污染后的连接状态。

• 检查接点可触及性、静电防护和异常短接时的整机保护响应。

对于线材接口，应把弯折和应力释放纳入方案，避免接点正常而焊接或导线位置首先失效。包装、配对标识和批次一致性也影响量产后的使用体验。

常见问题

磁吸能保证线材被拉动时绝不损坏设备吗？

不能。分离行为受磁力、拉动角度、外壳和线材结构影响，需要按真实使用条件测试。

同样四针的附件能互相替换吗？

不能仅凭针数判断，需核对间距、极性、信号定义、装机高度与保持结构。

该先选弹簧针还是先定外壳？

应同步评估。外壳空间和接口功能影响触点，触点工作范围与合力也影响外壳与保持设计。

沟通便携设备连接项目

请提供附件关系、可用空间、电源与信号定义、预期使用方式和预计数量。与永探评估接点、配对端和完整线材，避免只按外观采购不适配的接口。
