智能穿戴设备Pogo Pin与磁吸充电连接方案

智能穿戴产品的连接接口往往很小，却直接影响用户每天的充电体验。设备能否顺利放上底座、触点是否持续接触、线材拉动时会不会中断，不能只靠外观判断。合理的方案需要同时考虑设备结构、弹簧触点、磁体、供电回路和使用环境。

适合哪些智能穿戴场景？

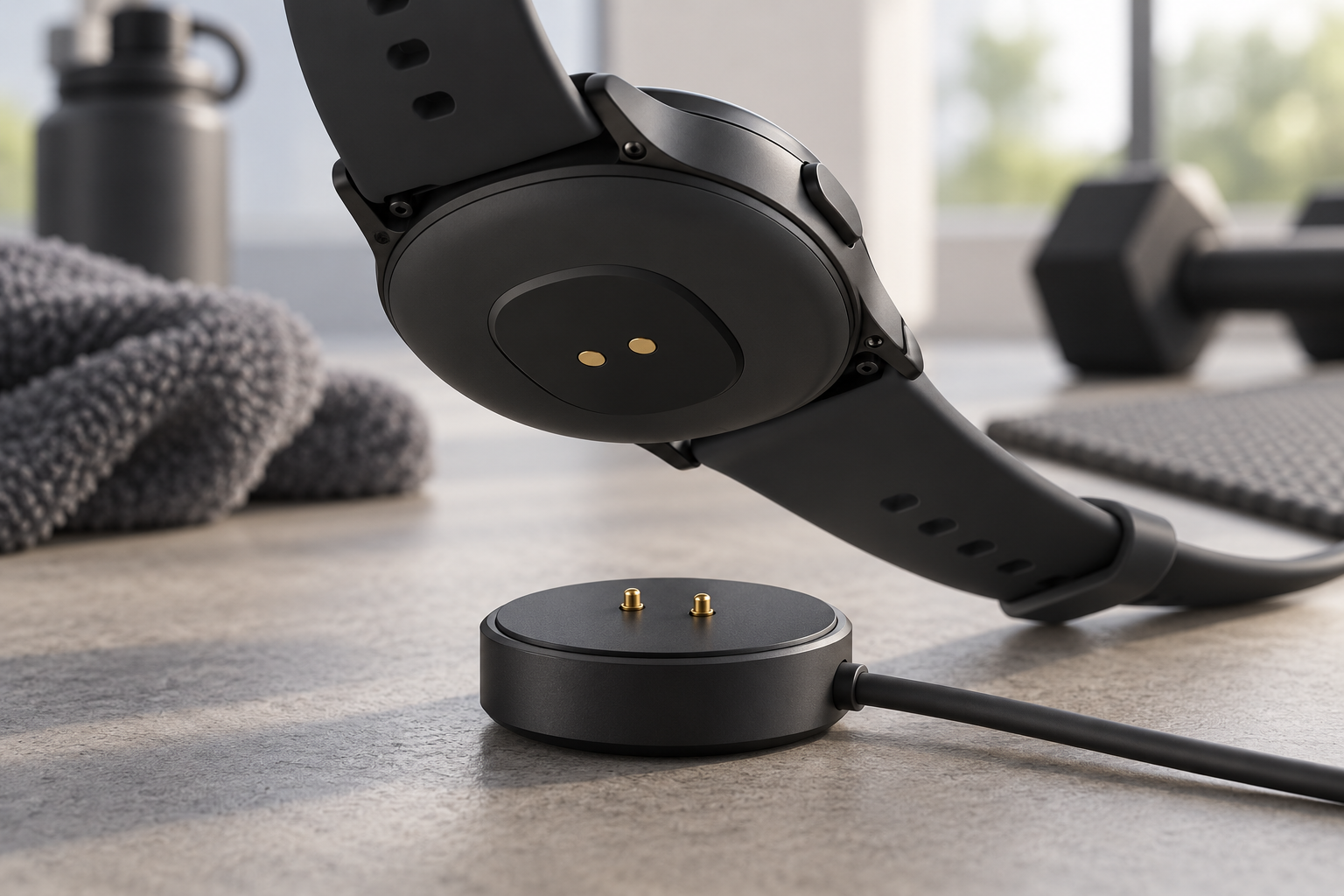

智能手表和运动手环可以采用设备背部平面触点与充电头配对；可拆卸穿戴模块可以利用Pogo Pin连接器实现模块与底座之间的电连接；便携穿戴终端则可能需要兼顾充电、状态检测或数据同步。不同设备的外壳曲面、佩戴空间与回路定义不同，即使接点数量相同，也不能直接互换充电头。

磁吸与弹簧触点各自解决什么问题？

磁体主要帮助接近、对位和保持，电流通常经金属触点传输。Pogo Pin在规定压缩范围内提供接触力，补偿一定的装配高度变化。磁吸可以减少插入动作，但不能替代机械导向，也不能自动解决反接、短路或防水问题。外壳需要限制歪斜接触，供电管理需要识别异常连接。

先定义回路，再决定Pin数

Pin数并不决定快充协议或数据能力。需要的功能应先在电路图中明确，再选择触点数量、间距与结构。

工作行程与佩戴环境是关键

自由高度、装机高度和最大压缩位置不是同一个参数。应把外壳、PCB、底座和触点的尺寸公差一起计算，避免在最不利组合下接触不足，或者把弹簧针压到机械极限。底座承托面承担设备载荷，触点不应充当定位柱。

穿戴设备还需要考虑汗液、皮脂、护肤品和清洁残留。材料与表面处理应结合实际环境评估，暴露触点的可清洁性也很重要。磁吸结构本身不构成防水等级；密封、排水和整机进水风险需要在设备层面验证。

从样品到量产应验证什么？

• 在真实外壳与线材中测试充电电流、整条回路压降和稳定后的温升。

• 检查正向放置、斜放、轻微偏移及线材侧向拉动时的接触状态。

• 根据使用频率制定插拔、磨损、汗液环境及清洁后的复测方案。

• 核对充电头配对方向、极性和批次装配一致性，避免相似外形误配。

常见问题

磁力越大，充电越稳定吗？

不一定。保持力要与触点合力、用户取下动作和线材拉力协调，过大的磁力可能增加拆卸负担。先确认机械导向与触点压缩，再评估合适的保持方式。

只有两个接点，是否可以通用所有穿戴设备？

不能。触点间距、极性、供电管理、装机高度和磁体布局都可能不同，必须核对两端配对资料。

需要数据同步怎么办？

先明确数据接口及传输要求。电源触点数量不能替代协议定义，也不能凭照片判断高速信号能力。

与深圳永探沟通穿戴连接项目

请提供设备背部结构、可用空间、充电回路、目标功耗、清洁方式和预计数量。以双方确认的图纸和装机测试为依据，评估Pogo Pin连接器、磁吸接头及完整充电线方案。
